Bentley Mulsanne S heater box flaps & fittings – schema ir OEM kodai

Automatic Air Conditioning System · 38 pozicijos · 0 skelbimų

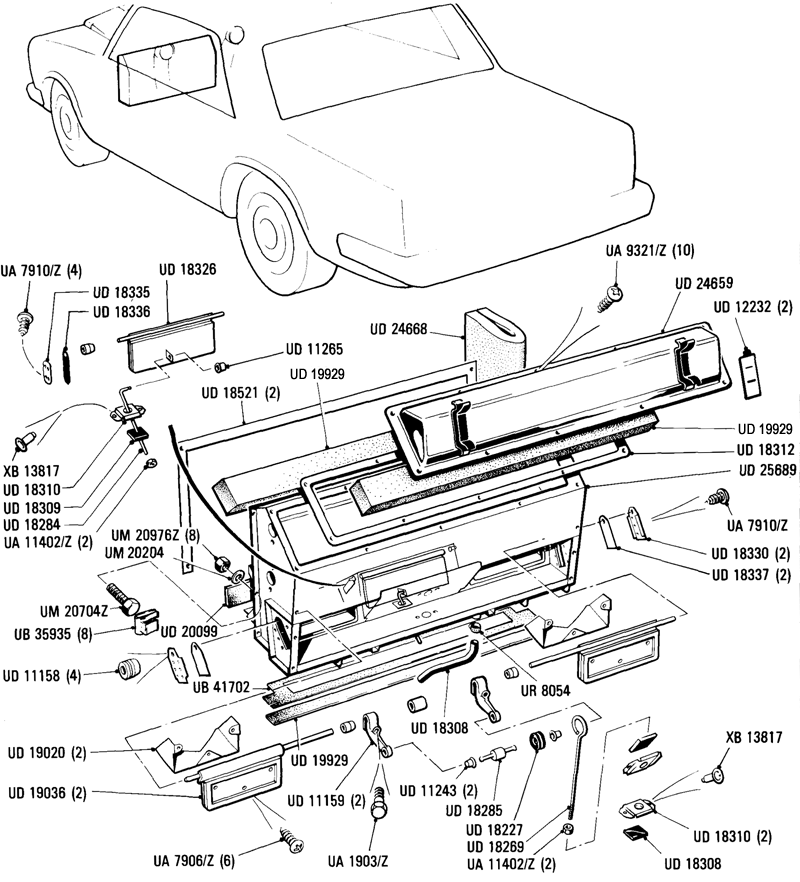

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.	Detalė / OEM kodas	Skelb.	Kaina nuo
1	ASSY HEATER BOX UD25689	–	–	Ieškoti
2	ASSY LID HEATER BOX UD24659	–	–	Ieškoti
3	ASSY LOWER TEMPERATURE FLAP UD18326	–	–	Ieškoti
4	ASSY UPPER TEMPERATURE FLAP UD19036	–	–	Ieškoti
5	BLANKING PLATE LOWER SYSTEM UD18335	–	–	Ieškoti
6	BLANKING PLATE UPPER SYSTEM UD18330	–	–	Ieškoti
7	BUSH FASTEX UD11243	–	–	Ieškoti
8	BUSH FASTEX UD11265	–	–	Ieškoti
9	CLIP CABLES LOOM BRIDGE UD12232	–	–	Ieškoti
10	DRAIN PIPE HEATER BOX UD18308	–	–	Ieškoti
11	GROMMET UD18227	–	–	Ieškoti
12	GROMMET UD11158	–	–	Ieškoti
13	HOSE CLIP .500 IN./.750 IN. UR8054	–	–	Ieškoti
14	LEVER FLAP UPPER SYSTEM HVAC UD11159	–	–	Ieškoti
15	LINK ROD LOWER TEMPERATURE FLAP UD18284	–	–	Ieškoti
16	LINK ROD UPPER TEMPERATURE FLAP UD18269	–	–	Ieškoti
17	METERING PLATE UPPER TEMPERATURE FLAP UD19020	–	–	Ieškoti
18	NUT PLAIN 5BA UA11402Z	–	–	Ieškoti
19	NUT PLAIN M5 UM20976Z	–	–	Ieškoti
20	PIVOT PIN LINK ROD LOWER TEMPERATURE FLAP UD18285	–	–	Ieškoti
21	RETAINER SEAL LINK ROD TEMPERATURE FLAP UD18310	–	–	Ieškoti
22	RETENTION CLIP BOLT HEATER BOX UB35935	–	–	Ieškoti
23	RIVET POP DOMED HEAD .125 IN. X .241 IN. LONG XB13817	–	–	Ieškoti
24	SCREW FLANGE HEAD NO.8 X .500 IN. LONG UA9321Z	–	–	Ieškoti
25	SCREW PAN HEAD NO.4 X .1875 IN. LONG UA7906Z	–	–	Ieškoti
26	SCREW PAN HEAD NO.6 X .375 IN. LONG UA7910Z	–	–	Ieškoti
27	SEAL BLANKING PLATE LOWER SYSTEM UD18336	–	–	Ieškoti
28	SEAL BLANKING PLATE UPPER SYSTEM UD18337	–	–	Ieškoti
1	SEAL DISTRIBUTION BOX TO HEATER BOX UD18348	–	–	Ieškoti
29	SEAL EVAPORATOR BOX TO HEATER BOX UD20099	–	–	Ieškoti
30	SEAL HEATER BOX LID UD18312	–	–	Ieškoti
31	SEAL HEATER BOX LOWER UB41702	–	–	Ieškoti
32	SEAL HEATER BOX TO BULKHEAD UD18521	–	–	Ieškoti
1	SEAL HEATER BOX TO DASH UW15665	–	–	Ieškoti
33	SEAL HEATER MATRIX TO HEATER BOX UD19929	–	–	Ieškoti
34	SEAL HEATER MATRIX TO HEATER BOX UD24668	–	–	Ieškoti
35	SEAL LINK ROD TEMPERATURE FLAP UD18309	–	–	Ieškoti
36	SETSCREW 3BA X .625 IN. LONG UA1903Z	–	–	Ieškoti
37	SETSCREW M5 X 12MM LONG UM20704Z	–	–	Ieškoti
1	STARLOCK WASHER UD70567	–	–	Ieškoti
1	STUD 2BA HEATER MATRIX MOUNTING UD70566	–	–	Ieškoti
38	WASHER PLAIN M5 UM20204	–	–	Ieškoti
