Bentley Mulsanne S fans ducts recirculation flaps & blower motor – schema ir OEM kodai

Automatic Air Conditioning System · 47 pozicijos · 0 skelbimų

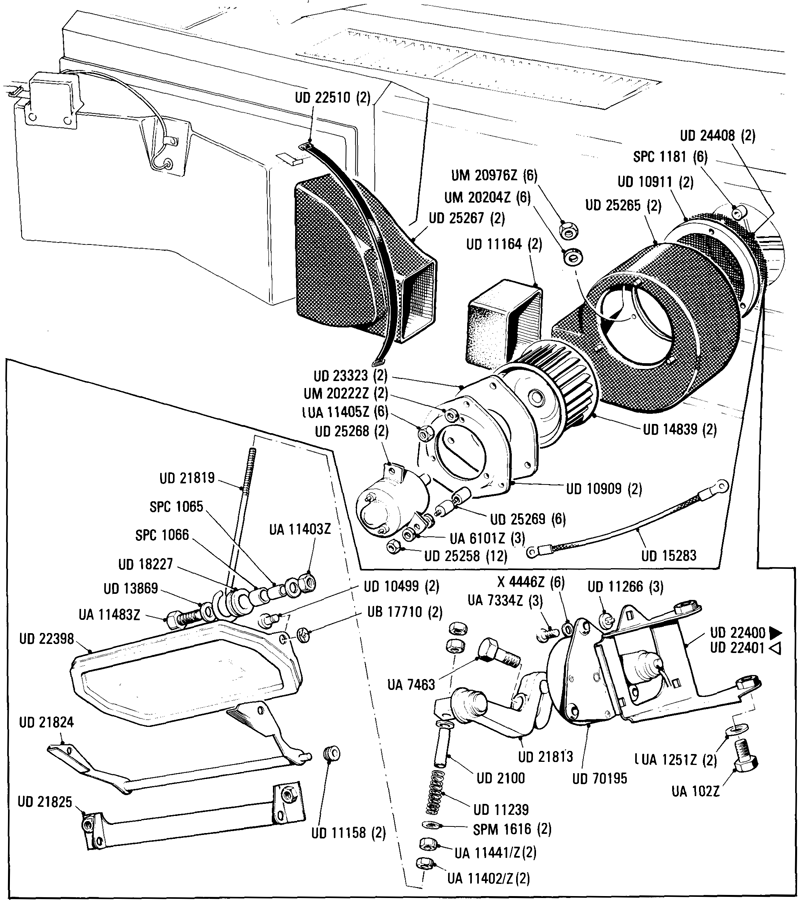

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.	Detalė / OEM kodas	Skelb.	Kaina nuo
1	ACTUATOR HVAC UD70195	–	–	Ieškoti
2	ASSY BRACKET ACTUATOR RECIRCULATION FLAP LH UD22401	–	–	Ieškoti
3	ASSY BRACKET ACTUATOR RECIRCULATION FLAP RH UD22400	–	–	Ieškoti
4	ASSY CRANK ACTUATOR RECIRCULATION FLAP UD21813	–	–	Ieškoti
5	ASSY DUCT BLOWER HOUSING TO EVAPORATOR UD25267	–	–	Ieškoti
6	ASSY EARTH LEAD UD15283	–	–	Ieškoti
7	ASSY HINGE RECIRCULATION FLAP UD21825	–	–	Ieškoti
8	ASSY HOUSING BLOWER MOTOR UD25265	–	–	Ieškoti
9	ASSY RECIRCULATION FLAP & SEAL UD22398	–	–	Ieškoti
10	ASSY TORQUE TUBE RECIRCULATION FLAP UD21824	–	–	Ieškoti
11	BLOWER MOTOR UD25268	–	–	Ieškoti
12	BOLT .250 UNF X .500 IN. LONG UA102Z	–	–	Ieškoti
13	CAPSCREW SOCKET HEAD 3BA X .500 IN. LONG UA7463	–	–	Ieškoti
14	DISTANCE PIECE SPC1181	–	–	Ieškoti
15	DISTANCE PIECE SPC1066	–	–	Ieškoti
16	DISTANCE PIECE SPC1065	–	–	Ieškoti
17	FAN BLOWER MOTOR UD14839	–	–	Ieškoti
18	FILTER BLOWER HOUSING UD24408	–	–	Ieškoti
19	GROMMET UD18227	–	–	Ieškoti
20	GROMMET UD11158	–	–	Ieškoti
21	INSULATING SLEEVE 3MM I.D. X 20MM LONG UD2100	–	–	Ieškoti
22	LINK ROD RECIRCULATION FLAP UD21819	–	–	Ieškoti
23	MOUNT BLOWER MOTOR UD25269	–	–	Ieškoti
24	MOUNTING BRACKET BLOWER MOTOR UD10909	–	–	Ieškoti
25	NUT BLOWER MOTOR UD25258	–	–	Ieškoti
26	NUT FASTEX UD11266	–	–	Ieškoti
27	NUT PLAIN 2BA UA11405Z	–	–	Ieškoti
28	NUT PLAIN 4BA UA11403Z	–	–	Ieškoti
29	NUT PLAIN 5BA UA11402Z	–	–	Ieškoti
30	NUT PLAIN LOCK 5BA UA11441Z	–	–	Ieškoti
31	NUT PLAIN M5 UM20976Z	–	–	Ieškoti
32	PIVOT PIN UD10499	–	–	Ieškoti
33	RETAINING STRAP DUCT BLOWER HOUSING TO EVAPORATOR UD22510	–	–	Ieškoti
34	SCREW PAN HEAD NO.8 X .750 IN. LONG UA7334Z	–	–	Ieškoti
35	SEAL BLOWER MOTOR TO PLENUM UD10911	–	–	Ieškoti
36	SEAL MOUNTING PLATE BLOWER MOTOR UD23323	–	–	Ieškoti
37	SETSCREW 4BA X .750 IN. LONG UA11483Z	–	–	Ieškoti
38	SLEEVE BLOWER HOUSING TO EVAPORATOR UD11164	–	–	Ieškoti
39	SPRING LINK ROD UD11239	–	–	Ieškoti
40	WASHER UD13869	–	–	Ieškoti
41	WASHER PLAIN .265 IN. I.D. UA1251Z	–	–	Ieškoti
42	WASHER PLAIN 3BA X4446Z	–	–	Ieškoti
43	WASHER PLAIN M5 UM20222Z	–	–	Ieškoti
44	WASHER PLAIN M5 UM20204Z	–	–	Ieškoti
45	WASHER STARLOCK SPM1616	–	–	Ieškoti
46	WASHER STARLOCK .125 IN. NOMINAL UB17710	–	–	Ieškoti
47	WASHER THICK .185 IN. I.D. UA6101Z	–	–	Ieškoti
