Bentley Arnage Le Mans pump, radiators, pipes & hoses – schema ir OEM kodai

Fuel System · 48 pozicijos · 0 skelbimų

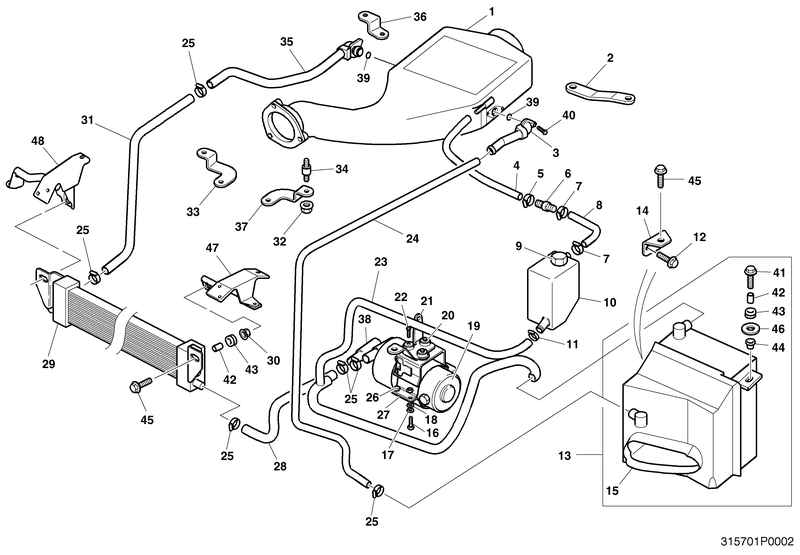

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.	Detalė / OEM kodas	Skelb.	Kaina nuo
39	0 RING .799 IN. I.D. X .103 IN. UA11658	–	–	Ieškoti
21	ASSY BRACKET BODY MOUNTING PUMP CHARGECOOLER PF55675PC	–	–	Ieškoti
47	ASSY BRACKET CHARGECOOLER MOUNT LH PF56615PC	–	–	Ieškoti
48	ASSY BRACKET CHARGECOOLER MOUNT RH PF56616PC	–	–	Ieškoti
1	ASSY CHARGECOOLER PF56010PC	–	–	Ieškoti
38	ASSY CHARGECOOLER PUMP & MOUNTING BRACKET PF56009PA	–	–	Ieškoti
35	ASSY PIPE CHARGECOOLER INLET PF56810PA	–	–	Ieškoti
3	ASSY PIPE CHARGECOOLER OUTLET PF56809PB	–	–	Ieškoti
13	ASSY RADIATOR CHARGECOOLER PF55158PB	–	–	Ieškoti
26	ASSY STRAP MOUNTING PUMP CHARGECOOLER PF55676PA	–	–	Ieškoti
40	BOLT .250 UNF X .875 IN. LONG UA105Z	–	–	Ieškoti
41	BOLT FLANGE HEAD M8 X 35MM LONG PC27017PA	–	–	Ieškoti
45	BOLT M8 X 30MM LONG HEX FLANGED HEAD PG26297PA	–	–	Ieškoti
33	BRACKET CHARGECOOLER A BANK FRONT PF55614PB	–	–	Ieškoti
36	BRACKET CHARGECOOLER A BANK REAR PF55468PB	–	–	Ieškoti
37	BRACKET CHARGECOOLER B BANK FRONT PF55613PB	–	–	Ieškoti
2	BRACKET CHARGECOOLER B BANK REAR PF55467PB	–	–	Ieškoti
14	BRACKET LH CHARGECOOLER RADIATOR PF24321PD	–	–	Ieškoti
9	CAP EXPANSION TANK CHARGE COOLER UT10827PD	–	–	Ieškoti
7	CLIP HOSE 19.5/21.0 MM PF29240PA	–	–	Ieškoti
15	DUCT CHARGECOOLER UNDERWING PF55680PB	–	–	Ieškoti
31	HOSE CENTRE RADIATOR TO CHARGECOOLER PF55198PC	–	–	Ieškoti
4	HOSE CHARGECOOLER AIR BLEED PF55204PA	–	–	Ieškoti
24	HOSE CHARGECOOLER TO UNDERWING RADIATOR PF55201PC	–	–	Ieškoti
25	HOSE CLIP 16/25MM SPM1982	–	–	Ieškoti
11	HOSE CLIP 20/32MM SPM1983	–	–	Ieškoti
5	HOSE CLIP 8/16MM SPM1980	–	–	Ieškoti
8	HOSE INLET EXPANSION TANK CHARGECOOLER PF55203PA	–	–	Ieškoti
28	HOSE PUMP TO CENTRE RADIATOR PF55199PC	–	–	Ieškoti
23	HOSE UNDERWING RADIATOR TO PUMP PF55200PC	–	–	Ieškoti
34	MOUNT METALASTIC SPC1889	–	–	Ieškoti
43	MOUNT RUBBER PC23773PA	–	–	Ieškoti
30	NUT M8 WHIZZ TYPE PC25597PA	–	–	Ieškoti
44	NUT M8 WHIZZ TYPE PC25597PA	–	–	Ieškoti
32	NUT WHIZTITE M6 PB25054PA	–	–	Ieškoti
19	PUMP COOLANT CHARGECOOLER PF30955PA	–	–	Ieškoti
29	RADIATOR CENTRE CHARGECOOLER PF55160PB	–	–	Ieškoti
6	REDUCER HOSE 10MM/6MM UT11951PA	–	–	Ieškoti
20	RESILIENT MOUNT UE45371	–	–	Ieškoti
22	SCREW FLANGE HEAD M6 X 25MM LONG PF22520PA	–	–	Ieškoti
12	SCREW FLANGE HEAD M6 X14MM LONG PF22518PA	–	–	Ieškoti
16	SETSCREW M6 X 16MM LONG UM21436Z	–	–	Ieškoti
42	SPACER RUBBER MOUNT PC23774PA	–	–	Ieškoti
18	SPRING WASHER M6 UM21909Z	–	–	Ieškoti
27	STRAP MOUNTING CHARGECOOLER PUMP PF26439PD	–	–	Ieškoti
10	TANK EXPANSION CHARGECOOLER PF55202PC	–	–	Ieškoti
17	WASHER PLAIN M6 UM20205Z	–	–	Ieškoti
46	WASHER PLAIN M8 UM20224Z	–	–	Ieškoti
