Bentley Arnage Le Mans throttle body – schema ir OEM kodai

Fuel System · 39 pozicijos · 0 skelbimų

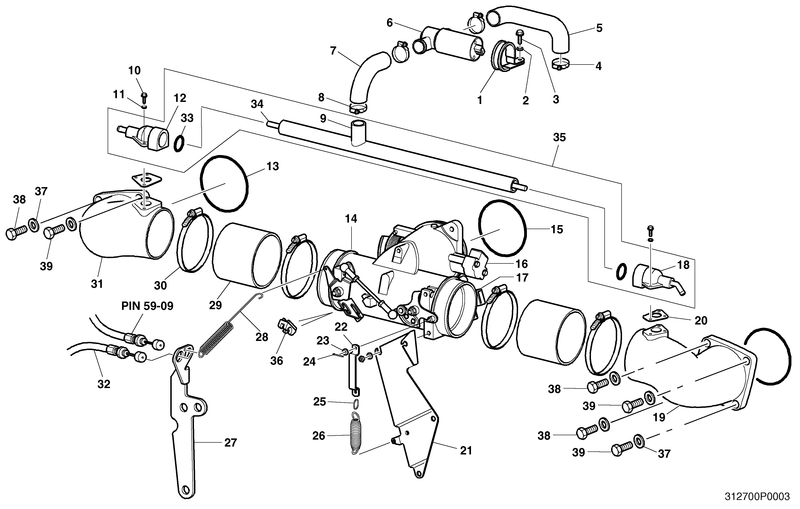

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.	Detalė / OEM kodas	Skelb.	Kaina nuo
35	ASSY BYPASS PIPE PF57221PA	–	–	Ieškoti
18	ASSY ELBOW THROTTLE BYPASS A BANK PB57370PB	–	–	Ieškoti
12	ASSY ELBOW THROTTLE BYPASS B BANK PB57371PB	–	–	Ieškoti
14	ASSY THROTTLE BODY PF56005PD	–	–	Ieškoti
38	BOLT .250 UNF X 1.250 IN. LONG UA108Z	–	–	Ieškoti
39	BOLT.250 UNF X 3.500 IN. LONG UA124Z	–	–	Ieškoti
27	BRACKET THROTTLE BODY B BANK PF56006PB	–	–	Ieškoti
32	CABLE ACCELERATOR LHD PF55291PB	–	–	Ieškoti
32	CABLE ACCELERATOR RHD PF55292PB	–	–	Ieškoti
1	CLIP IDLE SPEED REGULATOR TO AIR INTAKE DUCT UE75206	–	–	Ieškoti
36	CLIP THROTTLE CABLE PF29149PA	–	–	Ieškoti
20	GASKET BYPASS PIPE TO INTAKE ELBOW UT10615	–	–	Ieškoti
8	HOSE CLIP 16/25MM SPM1982	–	–	Ieškoti
4	HOSE CLIP 20/32MM SPM1983	–	–	Ieškoti
30	HOSE CLIP 60/80MM SPM1988	–	–	Ieškoti
5	HOSE IDLE SPEED ACTUATOR AIR DUCT PB56808PA	–	–	Ieškoti
7	HOSE IDLE SPEED ACTUATOR AIR PIPE PB56807PA	–	–	Ieškoti
29	HOSE INTAKE ELBOW TO THROTTLE BODY UT10373PC	–	–	Ieškoti
19	INTAKE ELBOW THROTTLE BODY TO PLENUM A BANK UT10368PD	–	–	Ieškoti
31	INTAKE ELBOW THROTTLE BODY TO PLENUM B BANK UT10370PD	–	–	Ieškoti
22	LINK THROTTLE RETURN SPRING A BANK UT11144	–	–	Ieškoti
21	MOUNTING BRACKET THROTTLE BODY A BANK UT11211	–	–	Ieškoti
33	O RING 21.6MM I.D. X 2.4MM UT11770	–	–	Ieškoti
13	O RING 99.5MM I.D. X 3.0MM UT10372	–	–	Ieškoti
15	O RING TRACTION CONTROL PF57590PA	–	–	Ieškoti
9	PIPE BYPASS A BANK TO B BANK PF55749PB	–	–	Ieškoti
34	PIPE PURGE LINE THROTTLE BYPASS PIPE UT11767	–	–	Ieškoti
17	POTENTIOMETER THROTTLE BODY UE74654	–	–	Ieškoti
16	POTENTIOMETER TRACTION CONTROL PF57448PA	–	–	Ieškoti
6	REGULATOR IDLE SPEED UE74445	–	–	Ieškoti
26	RETURN SPRING THROTTLE LINKAGE UE70801	–	–	Ieškoti
25	ROD THROTTLE CONTROL UE74486	–	–	Ieškoti
10	SETSCREW M5 X 16MM LONG UM20706Z	–	–	Ieškoti
3	SETSCREW M6 X 16MM LONG UM21436Z	–	–	Ieškoti
24	SPLIT PIN .062 IN. X .375 IN. LONG UA10110R	–	–	Ieškoti
28	SPRING RETURN B BANK PF56347PA	–	–	Ieškoti
37	WASHER PLAIN .265 IN. I.D. UA1251ZP	–	–	Ieškoti
23	WASHER PLAIN 3BA X8830R	–	–	Ieškoti
11	WASHER PLAIN M5 UM20204Z	–	–	Ieškoti
2	WASHER PLAIN M6 UM20205Z	–	–	Ieškoti
