Bentley Azure T pipes, hoses & fittings-levell – schema ir OEM kodai

Hydraulic System · 36 pozicijos · 0 skelbimų

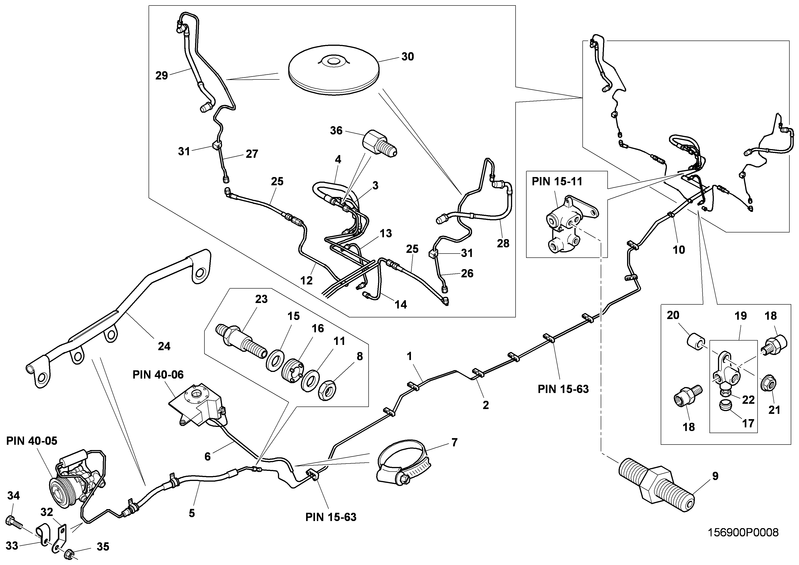

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.	Detalė / OEM kodas	Skelb.	Kaina nuo
19	3 WAY ADAPTER WITH BLEED SCREW PC23212PB	–	–	Ieškoti
9	ADAPTOR LEVELLING VALVE PC57441PA	–	–	Ieškoti
36	ADAPTOR PIPE RETURN 3Z0611829	–	–	Ieškoti
28	ASSY HOSE GROMMET LH PD116397PA	–	–	Ieškoti
29	ASSY HOSE GROMMET RH PD116398PA	–	–	Ieškoti
26	ASSY PIPE BRACKET TO GAS SPRING LH 3Z7616629	–	–	Ieškoti
27	ASSY PIPE BRACKET TO GAS SPRING RH 3Z7616630	–	–	Ieškoti
22	BLEED SCREW PC24575PA	–	–	Ieškoti
17	BLEED SCREW COVER PC25506PA	–	–	Ieškoti
24	BRACKET LEVELLING PIPE ENGINE BLOCK PC102971PB	–	–	Ieškoti
32	BRACKET P CLIP LEVELLING PIPE PC117127PA	–	–	Ieškoti
7	CLIP HOSE 10.5/11.5 MM PF29228PA	–	–	Ieškoti
21	COMBINATION NUT & WASHER M6 PB22257PA	–	–	Ieškoti
23	CON LEV HOSEBODY BRKT LEV 3Z0611813	–	–	Ieškoti
16	DAMPER RING PC24614PB	–	–	Ieškoti
30	GROMMET 40 MM DIA PD113065PA	–	–	Ieškoti
3	HOSE LEVELLING FEED BODY TO LEVELLING VALVE PC57143PA	–	–	Ieškoti
4	HOSE LEVELLING RETURN LEVELLING VALVE TO BODY 3Z0616701	–	–	Ieškoti
6	HOSE LEVELLING RETURN TO RESERVOIR PH108001PB	–	–	Ieškoti
25	HOSE LEVELLING SUBFRAME TO BODY PC111624PA	–	–	Ieškoti
8	LOCKNUT- BULK HEAD UNION WHT003712	–	–	Ieškoti
35	NUT WHIZTITE M6 PB25054PA	–	–	Ieškoti
33	P CLIP OIL FEED TURBO RH PF23504PC	–	–	Ieškoti
13	PIPE LEVELLING VALVE TO 3 WAY ADAPTER 3Z0616697	–	–	Ieškoti
14	PIPE AIR SUSPENSION VALVE STRUT LHR 3Z0616673	–	–	Ieškoti
12	PIPE AIR SUSPENSION VALVE STRUT RHR 3Z0616674	–	–	Ieškoti
10	PIPE CLIP 2 X 4.8 TWIN MATERIAL PC57402PA	–	–	Ieškoti
31	PIPE CLIP SINGLE RETAINED TYPE PC30937PA	–	–	Ieškoti
2	PIPE CONNECTOR TO LEVELLING FEED PC116000PA	–	–	Ieškoti
1	PIPE LEVELLING RETURN TO RESERVOIR PC115999PA	–	–	Ieškoti
5	PIPE PUMP CONNECTOR LEVELLING PC102973PG	–	–	Ieškoti
18	RESTRICTOR PC23213PC	–	–	Ieškoti
34	SETSCREW HEX HEAD M6 X 14MM LONG PF22518PB	–	–	Ieškoti
20	SPACER PC25507PC	–	–	Ieškoti
15	WASHER HIGH PRESSURE HOSE WHT002720	–	–	Ieškoti
11	WASHER HIGH PRESSURE HOSE PC25817PA	–	–	Ieškoti
