Bentley S2 Continental C series starter motor dynamo & voltage regulator – schema ir OEM kodai

Electrical System · 54 pozicijos · 0 skelbimų

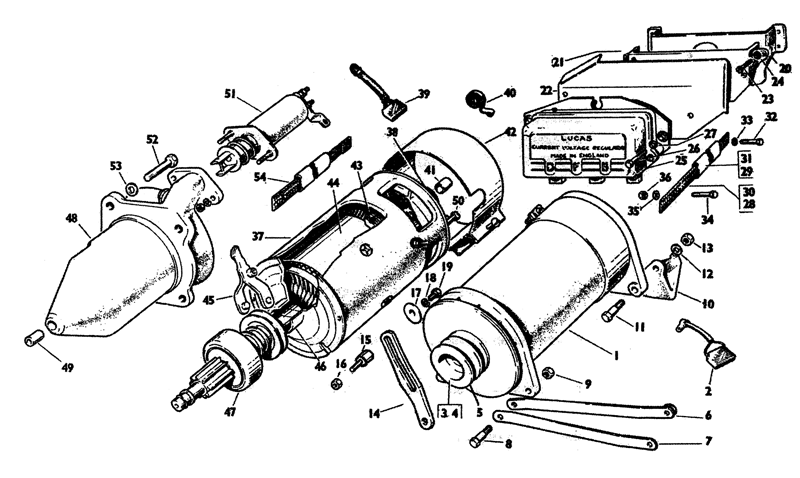

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.	Detalė / OEM kodas	Skelb.	Kaina nuo
44	ARMATURE STARTER MOTOR CD1696	–	–	Ieškoti
1	ASSY DYNAMO UD4341	–	–	Ieškoti
54	ASSY EARTH BRAID STARTER MOTOR TO FRAME UD4485	–	–	Ieškoti
20	ASSY MOUNTING BRACKET REGULATOR UD6114	–	–	Ieškoti
21	ASSY MOUNTING BRACKET REGULATOR UD2216	–	–	Ieškoti
5	ASSY PULLEY & FAN DYNAMO UE7311	–	–	Ieškoti
37	ASSY STARTER MOTOR UD8973	–	–	Ieškoti
4	BEARING DYNAMO CD358	–	–	Ieškoti
3	BEARING STARTER MOTOR CD1511	–	–	Ieškoti
34	BOLT .250 UNF X .500 IN. LONG UA102Z	–	–	Ieškoti
19	BOLT .3125 UNF X .875 IN. LONG UA154Z	–	–	Ieškoti
8	BOLT .3125 UNF X 1.125 IN. LONG UE448	–	–	Ieškoti
12	BOLT .3125 UNF X 1.125 IN. LONG UE448	–	–	Ieškoti
52	BOLT .375 UNF X 4.000 IN. LONG UA2664Z	–	–	Ieškoti
50	BOLT STARTER MOTOR CD2173	–	–	Ieškoti
38	BRACKET COMMUTATOR END STARTER MOTOR CD3764	–	–	Ieškoti
2	BRUSH DYNAMO (SET OF 2) UD2569	–	–	Ieškoti
39	BRUSH STARTER MOTOR (SET OF 2) CD3763	–	–	Ieškoti
49	BUSH KIT CD1693	–	–	Ieškoti
46	BUSH STARTER MOTOR CD1695	–	–	Ieškoti
41	BUSH STARTER MOTOR CD1688	–	–	Ieškoti
22	COVER PLATE REGULATOR & DISTRIBUTION BOARD CABLES UD2217	–	–	Ieškoti
15	DISTANCE PIECE DYNAMO UE8942	–	–	Ieškoti
47	DRIVE CLUTCH STARTER MOTOR CD4753	–	–	Ieškoti
28	EARTH BRAID REGULATOR TO DASH TO FRAME UD5861	–	–	Ieškoti
42	END COVER STARTER MOTOR CD3762	–	–	Ieškoti
45	ENGAGING LEVER STARTER MOTOR CD1694	–	–	Ieškoti
43	FIELD COILS STARTER MOTOR CD3766	–	–	Ieškoti
16	LOCKNUT .3125 UNC UE7309	–	–	Ieškoti
6	MOUNTING BRACKET DYNAMO UE9845	–	–	Ieškoti
7	MOUNTING BRACKET DYNAMO UE7323	–	–	Ieškoti
11	MOUNTING BRACKET DYNAMO REAR UE7424	–	–	Ieškoti
48	MOUNTING BRACKET STARTER MOTOR CD2172	–	–	Ieškoti
30	NO DESCRIPTION UDl799	–	–	Ieškoti
31	NO DESCRIPTION UDl800	–	–	Ieškoti
36	NUT PLAIN LOCK .250 UNF UA351Z	–	–	Ieškoti
13	NUT PLAIN LOCK .3125 UNF UA352Z	–	–	Ieškoti
10	NUT PLAIN LOCK .3125 UNF UA352Z	–	–	Ieškoti
32	SCREW CHEESE HEAD .250 UNF X .500 IN. LONG UA2102Z	–	–	Ieškoti
26	SCREW CHEESE HEAD .250 UNF X .875 IN. LONG UA2105Z	–	–	Ieškoti
23	SCREW CHEESE HEAD 3BA X .500 IN. LONG K1807Z	–	–	Ieškoti
29	SLEEVE EARTH BRAID REGULATOR TO DASH TO FRAME UD5862	–	–	Ieškoti
51	SOLENOID STARTER MOTOR CD1697	–	–	Ieškoti
40	SPRING BRUSH TENSION CD3765	–	–	Ieškoti
51	SUNDRY PARTS SET STARTER MOTOR CD1699	–	–	Ieškoti
14	SWIVEL ARM DYNAMO UE8703	–	–	Ieškoti
25	VOLTAGE REGULATOR UD5308	–	–	Ieškoti
18	WASHER GRVER .312 IN. K4509Z	–	–	Ieškoti
35	WASHER PLAIN .260 IN. K4407Z	–	–	Ieškoti
33	WASHER PLAIN .260 IN. K4407Z	–	–	Ieškoti
27	WASHER PLAIN .265 IN. I.D. UA1251Z	–	–	Ieškoti
9	WASHER PLAIN .328 IN. I.D. UA1252Z	–	–	Ieškoti
53	WASHER PLAIN .390 IN. I.D. UA1253Z	–	–	Ieškoti
24	WASHER PLAIN 3BA K4446Z	–	–	Ieškoti
17	WASHER THICK .3175 IN. I.D. UA6103Z	–	–	Ieškoti
