BMW 5 E60 E61 aukšto slėgio siurblys / vamzdeliai (N54) – schema ir OEM kodai

Degalų sistema · 18 pozicijų · 0 skelbimų

Visos BMW 5 E60 E61 dalys →

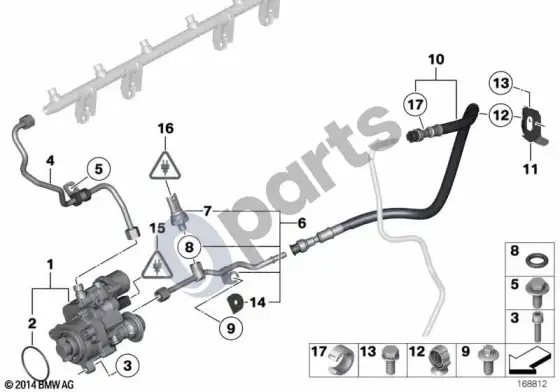

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.Detalė / OEM kodasKaina nuo
01Aukšto slėgio siurblys
13517616170		–Ieškoti
02O formos žiedas
13517571363		–Ieškoti
03Cilindrinės galvutės sraigtas (M6X25-U0-ZNS3)
07119904954		–Ieškoti
04Aukšto slėgio vamzdis
13537536566		–Ieškoti
05Šešiakampis varžtas su poveržle (M7X16-U1)
07119905926		–Ieškoti
05Šešiakampis varžtas (M7X18-U1-ZNFESW)
13537583747		–Ieškoti
07Kuro slėgio jutiklis
13539899007		–Ieškoti
08O formos žiedas (8,2X1,5)
13537559991		–Ieškoti
09ASA varžtas (M8X17.5-AL)
13537582770		–Ieškoti
12Kabelio laikiklis
12521732532		–Ieškoti
14Apsauga
13537583212		–Ieškoti
15Kištuko korpusas
12521433920		–Ieškoti
•Kištukinis lizdas SLK 2.8 ELA (1,0-2,5MM² /SN)
12521433216		–Ieškoti
•Sriegio sandariklis (1,0-2,5MM²)
12521748974		–Ieškoti
•Kištukinis lizdas SLK 2.8 ELA (4,0 MM?)
12527505636		–Ieškoti
•Sriegio sandariklis (4MM²)
12527514562		–Ieškoti
16Lizdo korpusas, mėlynas
12527507526		–Ieškoti
•Sriegio sandariklis (0.5-1.0MM² GN)
61138366245		–Ieškoti
•Lizdinis kontaktas MLK 1.2 ELA (0,35-0,5MM² AG)
61138722290		–Ieškoti
17Fiksavimo žiedas
13537530426		–Ieškoti
06Tiekimo linija su jutikliu
13537622751		–Ieškoti
10Degalų žarna
13537565282		–Ieškoti
11Kuro vamzdelio laikiklis
13537565283		–Ieškoti
13ASA varžtas (M6X12)
07129905030		–Ieškoti
