BMW 5 E60 E61 aukšto slėgio akumuliatorius/purkštukas/vamzdis (M47N2) – schema ir OEM kodai

Degalų sistema · 24 pozicijos · 0 skelbimų

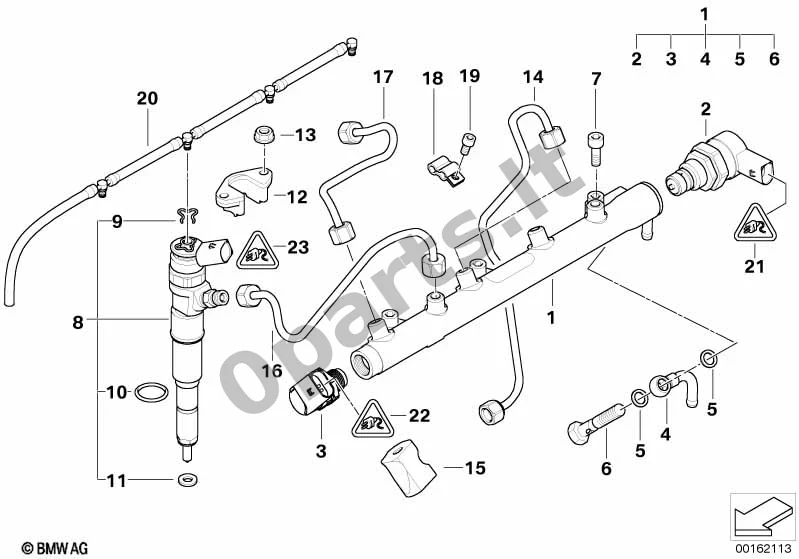

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.	Detalė / OEM kodas	Skelb.	Kaina nuo
01	Aukšto slėgio akumuliatorius 13537805725	–	–	Ieškoti
02	Slėgio reguliavimo vožtuvas 13537805733	–	–	Ieškoti
03	Slėgio jutiklis 13537787167	–	–	Ieškoti
04	Jungtis 13537805735	–	–	Ieškoti
05	Tarpinis žiedas 13512248189	–	–	Ieškoti
06	Tuščiaviduris varžtas 13537807486	–	–	Ieškoti
07	ISA varžtas (M8X25-10.9-ZNS3) 07129904477	–	–	Ieškoti
08	Purkštukas 13537793836	–	–	Ieškoti
09	Apkaba 13532247856	–	–	Ieškoti
10	O formos žiedas (22X2) 13537787236	–	–	Ieškoti
11	Tarpinis žiedas 13532247156	–	–	Ieškoti
12	Flanšas 13537787215	–	–	Ieškoti
13	Flanšinė veržlė (M6) 13537801713	–	–	Ieškoti
14	Slėgio žarna, komplektas 13537787803	–	–	Ieškoti
15	Guminė atrama 13532248576	–	–	Ieškoti
16	Slėgio žarna, komplektas (1/3/5) 13537787804	–	–	Ieškoti
17	Slėgio žarna, komplektas (2/4) 13537787805	–	–	Ieškoti
18	Apkaba 13537787200	–	–	Ieškoti
19	ISA varžtas (M5X10-8.8) 07129904976	–	–	Ieškoti
20	Alyvos pertekliaus vamzdelis 13537787485	–	–	Ieškoti
21	Lizdo korpusas, 2 kontaktų 12527508153	–	–	Ieškoti
•	Kištukinis lizdas SLK 2.8 ELA su laidu (0,2- 0,5MM²/AG) 12520143427	–	–	Ieškoti
•	Dengiamasis dangtelis 12517789973	–	–	Ieškoti
22	Kištuko korpusas (3 POL.) 12527508154	–	–	Ieškoti
•	Sriegio sandariklis (1,0-2,5MM²) 12521748974	–	–	Ieškoti
•	Lizdinis kontaktas SLK 2.8 (1,0-2,5 MM²/AG) 12527502933	–	–	Ieškoti
23	Lizdo korpusas, 2 kontaktų 12527789576	–	–	Ieškoti
•	Kištukinis lizdas SLK 2.8 ELA su laidu (0,5- 1,0 MM²/AG) 12520143433	–	–	Ieškoti
