Bentley Corniche Drophead battery & battery box – schema ir OEM kodai

Electrical System · 71 pozicija · 0 skelbimų

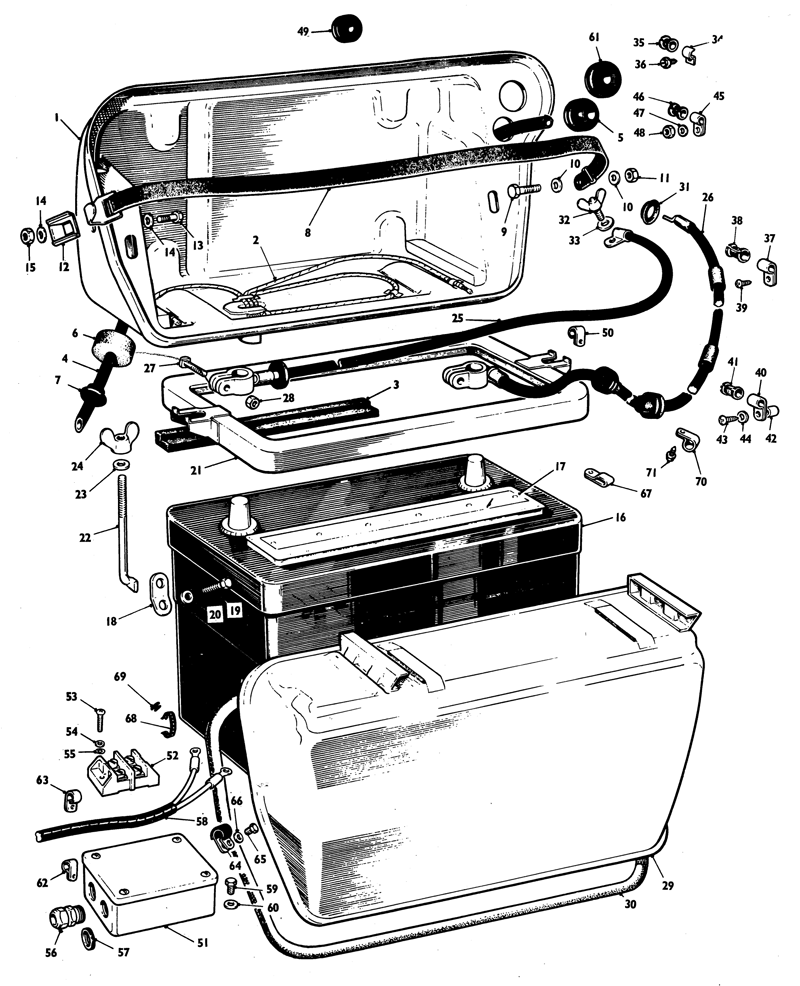

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.	Detalė / OEM kodas	Skelb.	Kaina nuo
1	ASSY BATTERY BOX UD16626	–	–	Ieškoti
1	ASSY BATTERY BOX UD17617	–	–	Ieškoti
25	ASSY BATTERY CABLE NEGATIVE UD11559	–	–	Ieškoti
26	ASSY BATTERY CABLE POSITIVE UD13311	–	–	Ieškoti
26	ASSY BATTERY CABLE POSITIVE UD13395	–	–	Ieškoti
32	ASSY BOLT BATTERY EARTH TERMINAL UD15694	–	–	Ieškoti
58	ASSY CABLE JUNCTION BOX TO BATTERY WARMER CONNECTION UD14802	–	–	Ieškoti
29	ASSY COVER BATTERY BOX UD17524	–	–	Ieškoti
8	ASSY STRAP BATTERY BOX UD11931	–	–	Ieškoti
2	ASSY WICK BATTERY BOX UD16610	–	–	Ieškoti
16	BATTERY (DAGENITE EASIFIL XQ11) UD15548	–	–	Ieškoti
16	BATTERY (DAGENITE EASIFIL) UD15789	–	–	Ieškoti
59	BOLT .250 UNF X .375 IN. LONG UA101Z	–	–	Ieškoti
65	BOLT .250 UNF X .500 IN. LONG UA102Z	–	–	Ieškoti
12	BOLT RETAINER BATTERY CLAMP UD11929	–	–	Ieškoti
27	BOLT SQUARE HEAD .3125 UNF X 1.187 IN. LONG (BATTERY CABLE) UD13583	–	–	Ieškoti
67	CABLE CLIP UD14744	–	–	Ieškoti
68	CABLE STRAPPING UD5222	–	–	Ieškoti
21	CLAMPING PLATE BATTERY UD15921	–	–	Ieškoti
34	CLIP BATTERY CABLE UD13487	–	–	Ieškoti
17	COVER BATTERY CELLS CD4884	–	–	Ieškoti
42	DISTANCE PIECE REAR WINDOW DEMIST RELAY UD6118	–	–	Ieškoti
71	DRILLSCREW DURADYNE NO.6 X .375 IN. LONG UA8801Z	–	–	Ieškoti
30	FOAM SEAL .375 IN. DIAMETER UD16956	–	–	Ieškoti
56	GLAND JUNCTION BOX BATTERY WARMER UD14779	–	–	Ieškoti
5	GROMMET UD11924	–	–	Ieškoti
7	GROMMET UD11926	–	–	Ieškoti
31	GROMMET UR13851	–	–	Ieškoti
49	GROMMET UD14804	–	–	Ieškoti
61	GROMMET UB15298	–	–	Ieškoti
51	JUNCTION BOX BATTERY WARMER UD14798	–	–	Ieškoti
57	LOCKING RING GLAND JUNCTION BOX BATTERY WARMER UD14800	–	–	Ieškoti
19	NO DESCRIPTION UA103	–	–	Ieškoti
28	NUT PLAIN .3125 UNF UA302	–	–	Ieškoti
15	NUT PLAIN 2BA X4006Z	–	–	Ieškoti
11	NUT PLAIN 2BA X4006Z	–	–	Ieškoti
48	NUT PLAIN 2BA UA11405Z	–	–	Ieškoti
63	P CLIP UD11965	–	–	Ieškoti
64	P CLIP (.375 IN.) UD5288	–	–	Ieškoti
45	P CLIP .725 IN. UD13488	–	–	Ieškoti
40	P CLIP .725 IN. UD13488	–	–	Ieškoti
37	P CLIP .725 IN. UD13488	–	–	Ieškoti
70	P CLIP NYLON .300 IN. NOMINAL UD12525	–	–	Ieškoti
50	P CLIP NYLON .687 IN. UD12902	–	–	Ieškoti
62	P CLIP NYLON .812 IN. UD12532	–	–	Ieškoti
38	RUBBER BUSH UD13489	–	–	Ieškoti
41	RUBBER BUSH UD13489	–	–	Ieškoti
46	RUBBER BUSH UD13489	–	–	Ieškoti
35	RUBBER BUSH UD13489	–	–	Ieškoti
9	SCREW HEX HEAD 2BA X .500 IN. LONG CS30582Z	–	–	Ieškoti
13	SCREW HEX HEAD 2BA X .500 IN. LONG CS30582Z	–	–	Ieškoti
53	SCREW PAN HEAD 2BA X .625 IN. LONG UA6804Z	–	–	Ieškoti
43	SCREW PAN HEAD 2BA X 1.250 IN. LONG UA6808Z	–	–	Ieškoti
39	SCREW PAN HEAD TEKS NO.8 X .4375 IN. LONG UA9487Z	–	–	Ieškoti
36	SCREW PAN HEAD TEKS NO.8 X .4375 IN. LONG UA9487Z	–	–	Ieškoti
6	SPONGE PROTECTION UD11927	–	–	Ieškoti
69	STUD CABLE STRAPPING UD5223	–	–	Ieškoti
3	SUPPORT BLOCK BATTERY BOX UD11566	–	–	Ieškoti
18	SUPPORT BRACKET BATTERY CLAMP UD11564	–	–	Ieškoti
52	TERMINAL BLOCK JUNCTION BOX BATTERY WARMER UD14801	–	–	Ieškoti
22	TIE ROD BATTERY COVER UD14803	–	–	Ieškoti
4	VENT PIPE BATTERY BOX UD11928	–	–	Ieškoti
33	WASHER UE8468	–	–	Ieškoti
66	WASHER PLAIN .265 IN. I.D. UA1251Z	–	–	Ieškoti
14	WASHER PLAIN 2BA X4404Z	–	–	Ieškoti
47	WASHER PLAIN 2BA X4404Z	–	–	Ieškoti
54	WASHER PLAIN 2BA X4404Z	–	–	Ieškoti
10	WASHER PLAIN 2BA X4404Z	–	–	Ieškoti
44	WASHER PLAIN 2BA X4404Z	–	–	Ieškoti
60	WASHER SHAKEPROOF .250 IN. DIA CS32058Z	–	–	Ieškoti
55	WASHER SHAKEPROOF 2BA CS32056Z	–	–	Ieškoti
23	WASHER THICK .250 IN. UA6102	–	–	Ieškoti
20	WASHER THICK .250 IN. UA6102	–	–	Ieškoti
24	WING NUT BATTERY CLAMP UD10616	–	–	Ieškoti
