BMW X5 E53 galinė sėdynė, atlošo fiksavimas – schema ir OEM kodai
Galinė sėdynė · 4 pozicijos · 0 skelbimų

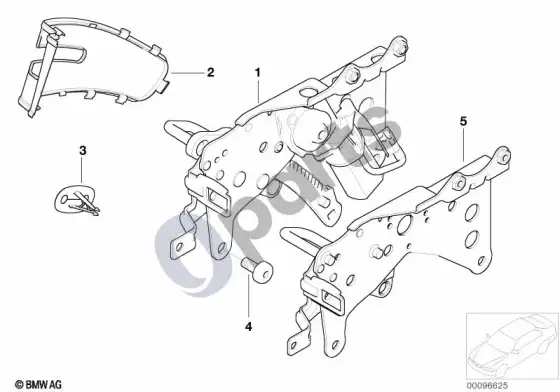

Visos BMW X5 E53 dalys →Schema
Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.
Pozicijos ir kodai
| Nr. | Detalė / OEM kodas | Skelb. | Kaina nuo | |
|---|---|---|---|---|
| 01 | Kairysis sėdynės kampo reguliavimas 52208258745 | – | – | Ieškoti |
| 01 | Dešinys sėdynės pasvirimo kampo reguliavimas 52208258746 | – | – | Ieškoti |
| 01 | Kairysis sėdynės kampo reguliavimas 52207070187 | – | – | Ieškoti |
| 01 | Dešinys sėdynės pasvirimo kampo reguliavimas 52207070188 | – | – | Ieškoti |
| 02 | Apdaras kairys 52207012909 | – | – | Ieškoti |
| 02 | Apdaras dešinys 52207012910 | – | – | Ieškoti |
| 02 | Apdaras kairys 52207012911 | – | – | Ieškoti |
| 02 | Apdaras dešinys 52207012912 | – | – | Ieškoti |
| 02 | Apdaras kairys 52207012913 | – | – | Ieškoti |
| 02 | Apdaras dešinys 52207012914 | – | – | Ieškoti |
| 02 | Apdaras kairys 52207012915 | – | – | Ieškoti |
| 02 | Apdaras dešinys 52207012916 | – | – | Ieškoti |
| 03 | Užrakto mechanizmo dangtelis 52207002291 | – | – | Ieškoti |
| 05 | Fiksavimo mechanizmas, kairys 52208258743 | – | – | Ieškoti |
| 05 | Fiksavimo mechanizmas, dešinys 52208258744 | – | – | Ieškoti |
| 05 | Fiksavimo mechanizmas, kairys 52207059615 | – | – | Ieškoti |
| 05 | Fiksavimo mechanizmas, dešinys 52207059616 | – | – | Ieškoti |
