BMW 5 E60 E61 šoninis rėmas (E61) – schema ir OEM kodai

Plokštės / konstrukciniai elementai · 19 pozicijų · 0 skelbimų

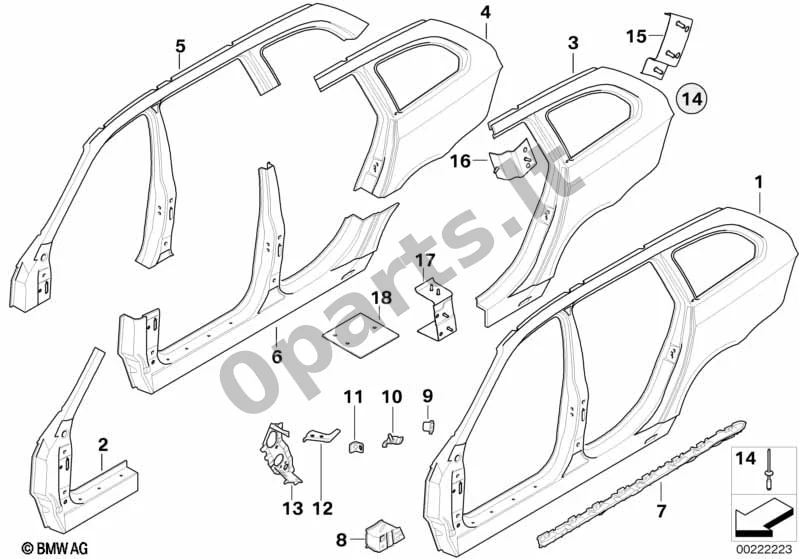

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.	Detalė / OEM kodas	Skelb.	Kaina nuo
01	Kėbulo šoninis rėmas, kairys 41217129425	–	–	Ieškoti
01	Kėbulo šoninis rėmas, dešinys 41217129426	–	–	Ieškoti
•	Padėties nustatymo įtaisas, T formos varžtas 41212460164	–	–	Ieškoti
•	Hermetikas D2 (290ML) 83425A547B9	–	–	Ieškoti
•	T formos privirinamas varžtas (L=5,4MM) 41318412638	–	–	Ieškoti
•	Šešiakampis varžtas su kūgiu (M12X35) 07148499258	–	–	Ieškoti
02	A statramstis, išorinis, kairys 41217111317	–	–	Ieškoti
02	A statramstis, išorinis, dešinys 41217111318	–	–	Ieškoti
03	Kairysis galinis šoninis skydas 41217120199	–	–	Ieškoti
•	Kniedė aklė N3 83190301421	–	–	Ieškoti
•	Varžtas (SF PLUS M5X15) 83190301639	–	–	Ieškoti
•	Kėbulo klijai K5 (50 ML) 83192158654	–	–	Ieškoti
•	Valiklis R1 (100ML) 83192211217	–	–	Ieškoti
•	Pramuštinė kniedė N4 83192457307	–	–	Ieškoti
•	Kėbulo klijai K5 (195 ML) 83195A59935	–	–	Ieškoti
•	Plastikinė gaubtinė veržlė su poveržle (D=22MM) 07147169847	–	–	Ieškoti
•	Reinforcement plate, universal 41217275563	–	–	Ieškoti
•	Sustiprinimo plokštė, slenkstis 41217275567	–	–	Ieškoti
•	Sustiprinimo plokštė, C statramstis, kairė 41217275582	–	–	Ieškoti
•	Reinforcement plate, D-pillar, left 41217275604	–	–	Ieškoti
03	Dešinysis galinis šoninis skydas 41217120200	–	–	Ieškoti
•	Sustiprinimo plokštė, C statramstis, dešinė 41217275597	–	–	Ieškoti
•	Reinforcement plate, D-pillar, right 41217275605	–	–	Ieškoti
04	Kairysis galinis šoninis skydas 41217120199	–	–	Ieškoti
04	Dešinysis galinis šoninis skydas 41217120200	–	–	Ieškoti
05	Kairysis stogo rėmas 41227120203	–	–	Ieškoti
05	Dešinysis stogo rėmas 41227120204	–	–	Ieškoti
06	B statramstis su kairiu slenksčiu 41217120205	–	–	Ieškoti
06	B statramstis su dešiniu slenksčiu 41217120206	–	–	Ieškoti
07	Viršus, įlipimo zona, išorinė kairė 41217111357	–	–	Ieškoti
07	Viršus, įlipimo zona, išorinė dešinė 41217111358	–	–	Ieškoti
08	Smūgį sugeriantis elementas (crash box), kairys 41217111353	–	–	Ieškoti
08	Smūgį sugeriantis elementas (crash box), dešinys 41217111354	–	–	Ieškoti
09	Sparno laikiklis 41217111355	–	–	Ieškoti
10	Šoninio skydo laikiklis, viršutinis 41007176128	–	–	Ieškoti
11	Šoninio skydo laikiklis, apatinis 41217111361	–	–	Ieškoti
12	Jungtis, šoninis rėmas, viršus, kairė 41217117219	–	–	Ieškoti
12	Jungtis, šoninis rėmas, viršus, dešinė 41217117220	–	–	Ieškoti
13	Jungtis, šoninis rėmas, apačia, kairė 41217111327	–	–	Ieškoti
13	Jungtis, šoninis rėmas, apačia, dešinė 41217111328	–	–	Ieškoti
14	T formos varžto remonto kniedė (2,4X8,5MM) 07148497788	–	–	Ieškoti
14	T formos varžto remonto kniedė (2,4X5MM) 07147075520	–	–	Ieškoti
14	T formos varžto remonto kniedė (2,4X5MM) 07148497787	–	–	Ieškoti
15	Reinforcement plate, D-pillar, left 41217275604	–	–	Ieškoti
15	Reinforcement plate, D-pillar, right 41217275605	–	–	Ieškoti
16	Sustiprinimo plokštė, C statramstis, kairė 41217275582	–	–	Ieškoti
16	Sustiprinimo plokštė, C statramstis, dešinė 41217275597	–	–	Ieškoti
17	Sustiprinimo plokštė, slenkstis 41217275567	–	–	Ieškoti
18	Reinforcement plate, universal 41217275563	–	–	Ieškoti
