BMW 5 E60 E61 įsiurbimo kolektorius – pripūtimo oro kanalas / EGR (M57N) – schema ir OEM kodai
Įsiurbimas / turbokompresorius · 12 pozicijų · 0 skelbimų

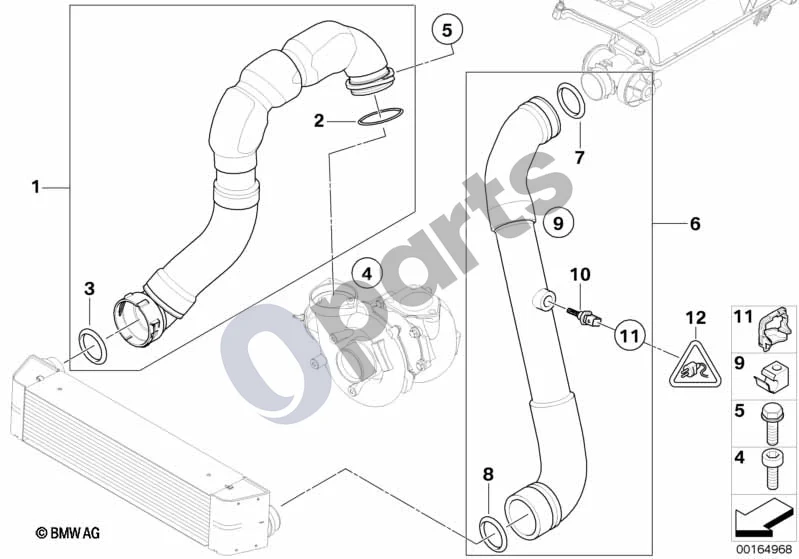

Visos BMW 5 E60 E61 dalys →Schema
Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.
Pozicijos ir kodai
| Nr. | Detalė / OEM kodas | Skelb. | Kaina nuo | |
|---|---|---|---|---|
| 01 | Įpučiamo oro linija 11617787468 | – | – | Ieškoti |
| 02 | Profiliuotas sandariklis 11617801222 | – | – | Ieškoti |
| 03 | Profiliuotas sandariklis (59,0X67,2X6,2) 11617790547 | – | – | Ieškoti |
| 04 | Cilindrinės galvutės sraigtas (M6X16) 11617788358 | – | – | Ieškoti |
| 05 | Šešiakampis varžtas su poveržle (M6X18-U1) 07119905399 | – | – | Ieškoti |
| 06 | Įpučiamo oro linija 11617799401 | – | – | Ieškoti |
| 07 | Profiliuotas sandariklis (59,0X67,2X6,2) 11617790547 | – | – | Ieškoti |
| 08 | Profiliuotas sandariklis (59,0X67,2X6,2) 11617790547 | – | – | Ieškoti |
| 09 | Kabelio laikiklis 11617788406 | – | – | Ieškoti |
| 10 | Įsiurbiamo oro temperatūros jutiklis 13627792203 | – | – | Ieškoti |
| 12 | Kištuko korpusas (2 POL.) 12521732460 | – | – | Ieškoti |
| • | Plokščiųjų spyruoklinių kontaktų MDK4 2.8 ELA (1-2,5 MM²/SN) 12521737773 | – | – | Ieškoti |
