BMW 5 E60 E61 aušinimo skysčio vamzdynai (E61 LCI, E60 LCI) – schema ir OEM kodai
Klimato kontrolės sistemos · 21 pozicija · 0 skelbimų

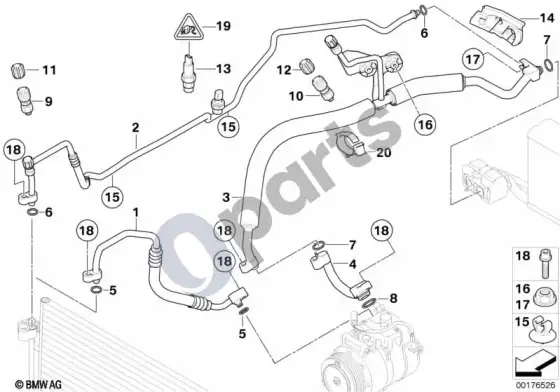

Visos BMW 5 E60 E61 dalys →Schema
Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.
Pozicijos ir kodai
| Nr. | Detalė / OEM kodas | Skelb. | Kaina nuo | |
|---|---|---|---|---|
| 01 | Slėgio žarna, kompresorius–kondensatorius 64536911952 | – | – | Ieškoti |
| 02 | Slėgio žarna, kondensatorius–garintuvas 64509184101 | – | – | Ieškoti |
| 03 | Siurbimo vamzdis 64539155339 | – | – | Ieškoti |
| 04 | Siurbimo vamzdžio adapteris 64536951366 | – | – | Ieškoti |
| 05 | Tarpinis žiedas (D=10,8 MM) 64508375741 | – | – | Ieškoti |
| 06 | Tarpinis žiedas (9,5X2,5) 64508374959 | – | – | Ieškoti |
| 07 | Tarpinis žiedas (D=13,7 MM) 64538375742 | – | – | Ieškoti |
| 08 | Tarpinis žiedas (23X2,5) 64506909894 | – | – | Ieškoti |
| 09 | Vožtuvo įdėklas, slėgio linija (R134A) 64509177577 | – | – | Ieškoti |
| 10 | Vožtuvo įdėklas, siurbimo linija (R134A) 64509177579 | – | – | Ieškoti |
| 11 | Slėgio linijos sandarinimo dangtelis (R134A) 64538387438 | – | – | Ieškoti |
| 12 | Siurbimo linijos sandarinimo dangtelis (R134A) 64538387437 | – | – | Ieškoti |
| 13 | Slėgio jutiklis 64539323658 | – | – | Ieškoti |
| 14 | Guminė įvorė, oro kondicionieriaus vamzdžiai 64536915174 | – | – | Ieškoti |
| 15 | Vamzdžio spaustukas (D= 10MM) 64536919700 | – | – | Ieškoti |
| 16 | Šešiakampė veržlė (BM6-8-ZNNIV SI) 07129905411 | – | – | Ieškoti |
| 17 | Šešiakampė veržlė su plokštele (AM6-8-ZNNIV SI) 07129905542 | – | – | Ieškoti |
| 18 | Cilindrinė galvutė su poveržle (M8X30-U1-ZNS3) 07119905720 | – | – | Ieškoti |
| 19 | Universalus lizdo korpusas, nekoduotas (3 POL.) 61138365348 | – | – | Ieškoti |
| • | Lizdinis kontaktas MQS su sandarikliu ir laidu (0,5-0,75 MM² AG) 61130056384 | – | – | Ieškoti |
| • | Sriegio sandariklis (0,5-1,5 MM²) 61138353706 | – | – | Ieškoti |
| 19 | Remonto komplektas, lizdo korpusas (3 POL.) 61132359998 | – | – | Ieškoti |
| 20 | Žarnos spaustukas 64509194765 | – | – | Ieškoti |
