BMW 5 E60 E61 air ducts (M47N2) – schema ir OEM kodai

Išmetimo / išmetamųjų dujų valymo sistema · 13 pozicijų · 0 skelbimų

Visos BMW 5 E60 E61 dalys →

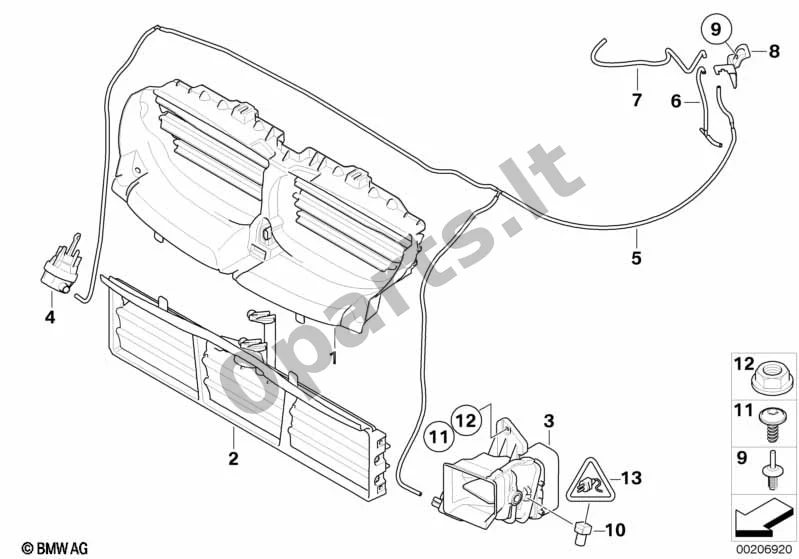

Schema

Paspauskite schemą, kad padidintumėte, arba poziciją lentelėje.

Pozicijos ir kodai

Nr.Detalė / OEM kodasKaina nuo
01Air-flap control, active, top
51117178116		–Ieškoti
02Air-flap control, passive, bottom
51117178119		–Ieškoti
03Brake-flap control, left
51117178117		–Ieškoti
03Brake-flap control, right
51117178118		–Ieškoti
04Vacuum unit, BKS, left
51117190661		–Ieškoti
04Vacuum unit, BKS, right
51117190662		–Ieškoti
05Vacuum supply, BKS
51117178120		–Ieškoti
06Vamzdis
51117183514		–Ieškoti
08Laikiklis
51117183521		–Ieškoti
09Kniedė aklė (D = 4MM)
66316777308		–Ieškoti
10Holo jutiklis
61316983280		–Ieškoti
11Cilindrinės galvutės sraigtas (ISA M6X28)
63127068171		–Ieškoti
12Šešiakampė veržlė su plokštele (AM6-8-ZNNIV SI)
07129904553		–Ieškoti
13Universalus lizdo korpusas, nekoduotas (2 POL.)
61138795954		–Ieškoti
•Kištukinis lizdas MQS ELA (0,5-0,75 MM² AG)
61136931880		–Ieškoti
•Sriegio sandariklis (0.5-1.0MM² GN)
61138366245		–Ieškoti
13Remonto komplektas, lizdo korpusas (2 POL.)
61132359999		–Ieškoti
